【E200系列】E200-S型 电力电源及EPS用 蓄电池在线监测/电池监控管理系统


E200-S产品概述

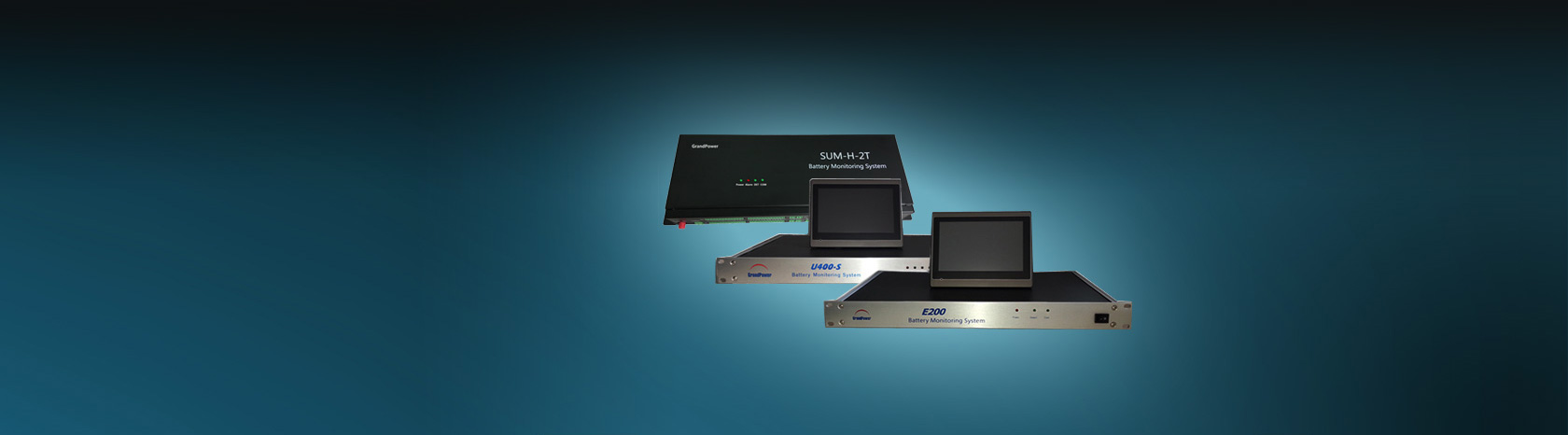

北京巨成科技-E200-S 型蓄电池监控模块 及 触摸屏

北京巨成科技-E200-S 型蓄电池监控模块 及 触摸屏

针对UPS 及电力电源设计的蓄电池监控系统,设计系统耐压高达DC800V,数据准确、运行稳定。目前,在多个重要的数据中心中稳定运行多年。

1、单一模块可支持12V 40只或2V 48只串联蓄电池监测。适用于UPS及电力电源应用现场

2、7*24小时监控蓄电池组电压、电流、环境温度、单体电压、单体内阻。

3、蓄电池故障综合分析

4、主动报警干结点输出

E200系列 电力操作电源蓄电池监测管理系统,凝聚巨成多年技术成果,针对电力操作电源系统特点,完成了真正意义的蓄电池实时监控。

GrandPower E200系列 电力操作电源蓄电池监测管理系统能够在浮充、均充、放电等各种状态下,无需人为干预,自动的对串连蓄电池组中的单体蓄电池进行电压、内阻、电流、温度等参数的测试。

测试过程全部自动完成,内阻测试无需放电,实现了真正意义的蓄电池劣化状态的完全监控和故障预警。与目前很多仪器相比,E200系列实现了真正的自动化和安全化的内阻测试。


北京巨成科技-E200-S 型蓄电池监测系统功能


产品亮点




  真正为电力操作电源设计的蓄电池监测管理系统


北京巨成科技-E200系列蓄电池监测系统根据电力操作电源蓄电池系统特点,可以满足2V、6V、12V蓄电池的监测。可以监测阀控密封铅酸蓄电池、开口型铅酸蓄电池、碱性电池等多种种类的蓄电池。


  蓄电池运行参数实时在线监控


北京巨成科技-E200系列蓄电池监测系统对于蓄电池的单体电压、单体内阻、电流、环境温度的运行参数进行实时的在线监控管理。避免使用手持式设备造成的人为因素干扰,所有测试全部自动进行。保证蓄电池处于安全的运行环境。

  真正意义的在线式内阻测量方式


E200系列蓄电池监测系统的内阻测试过程完全自动完成。不需要改变蓄电池组的运行状态。同时,内阻测试过程中,无需放电,是真正安全的内阻测量方式。


  模块化结构设计,满足各种蓄电池配置


E200系列蓄电池监测系统采用模块化结构设计。每个E200-S模块可以最多连接60只串联蓄电池。可以通过不同的模块组合,满足各种蓄电池系统配置。


安装方式




1、独立机柜式安装方式


巨成科技蓄电池监测系统-独立机柜式安装方式

为蓄电池监控系统单独配置1.8m-2.2m机柜,将监控系统摆放在机柜中。本方式适合多个模块、多电池组的集中安装。单独安装的机柜能保持配电室的整体一致,便于对蓄电池监测管理系统进行集中管理。但是,本方式可能造成部分蓄电池组的采样线接线较长,施工难度较其他方式相对大。


3、壁挂式安装方式


巨成科技蓄电池监测系统-壁挂式安装方式

对于现场使用空间有限、要求蓄电池监控系统占体积较小、不具备机柜或机架为蓄电池监控系统提供安装空间的使用现场,壁挂式安装是最节省空间的安装方式。使用本安装方式时,请在订货时注明蓄电池监控系统的壁挂式安装附件。

2、电池架/电池柜一体式安装方式


巨成科技蓄电池监测系统-电池架/电池柜一体式安装方式

在电池架/电池柜设计时,为蓄电池监测管理系统预留安装位置。为E200蓄电池监测管理系统配置小机柜或相关安装设备。此方式能保证蓄电池监控系统与蓄电池组有机结合一起,蓄电池监控系统与各电池组之间的采样连接线可以做到最短化。但是,采用本安装方式时,应该在系统设计时对于系统做全面规划,特别是对于蓄电池监控系统的摆放和安装做好相应的规划。


  E200系列蓄电池监测系统的内阻测试方式


E200 蓄电池监测系统内阻测量参数图已省略)

提示:如需详细了解E200系统内阻测量参数,请到该页面末尾处下载 “E200系列蓄电池监测管理系统 技术白皮书  ”




监测系统包含的单元




1、E200-S型 UPS蓄电池监测管理模块


E200-S型 UPS蓄电池监测管理模块

E200-S蓄电池数据采集模块与每只蓄电池相连接,实时在线采集单体蓄电池电压、内阻、组电流、环境温度等运行参数。通过巨成专利就是,实现对单体蓄电池内阻的测量和实时监控。

E200-S数据采集模块分为E200-S-12V和E200-S-2V两种型号,分别对于由12V/6V蓄电池构成的蓄电池系统和2V蓄电池构成的蓄电池系统进行检测和数据采集。多台E200-S可以通过485接口进行网络连接,实现对于不同蓄电池配置的UPS系统的数据采集。



E200 蓄电池监测系统详细指标参数图已省略)

提示:如需详细了解E200系统详细指标参数,请到该页面末尾处下载 “E200系列蓄电池监测管理系统 技术白皮书  ”





2、E200-S型电池监测系统数据显示和操作单元


E200-TP触摸屏

为现场对U400系统进行数据显示、系统设置而设计的显示、操作和控制模块。5.7" 触摸屏显示数据一目了然,操作快捷方便。声光报警,第一时间指示蓄电池系统报警信息。控制和操作功能,便于对E200系统的系统信息进行设置和校准。

【数据查询】对电池组电压、电流、环境温度、单体电池电压和内阻等数据进行显示。

【内阻测试】通过手动方式启动蓄电池内阻测试。随时了解每只蓄电池的内阻状态。

报警查询】显示实时的报警状态和相关的报警信息。

【系统设定】对系统参数进行校准和设定。



3、E200-TP主控单元


E200-TP主控单元

主控单元通过RS485接口与E200-S模块连接,实时采集各模块的监测数据,并进行数据处理及报警判断。主控单元同时控制触摸屏操作,对于触摸屏的各种现场操作进行控制及响应。

通过主控单元内置的RS485接口,可以实现基于modbus等多种规约方式的上位机集中监控通信。





E200系列UPS蓄电池监测管理系统应用示图




监控示例1:



UPS蓄电池配置: 2组并联每组24只12V蓄电池;

蓄电池监测系统包括: E200-S2-C28-12V 1台;

通过RS485总线直接与动力环境监控系统通信,实现上位机监控。


(E200 蓄电池监测系统监控连接图已省略)

提示:如需详细了解E200系统 详细监控连接图,请到该页面末尾处下载 “E200系列蓄电池监测管理系统 技术白皮书”



监控示例2:


PS蓄电池配置: 1组 108只 2V蓄电池;

 蓄电池监测系统包括: E200-S2-C48 2台; E200-TP(选配) 1台;

本地显示和操作,通过E200-TP采用modbus方式上传 此时,每台E200-S2模块可同时监测60只蓄电池。

(E200 蓄电池监测系统监控连接图已省略)

提示:如需详细了解E200系统 详细监控连接图,请到该页面末尾处下载 “E200系列蓄电池监测管理系统 技术白皮书”
